Smart-Home-System im Wohnmobil

Funkmudule auf ESP8266-Basis

Fernsteuerung über W-Lan und 433 MHz mit Sonoff-Modulen

Original Sonoff-Module ohne flashen, Steuerung mit der eWeLink-App

2 x Basic 2 x TH10 1 x TH16 3 x 4CH 1 x POW 1 x POW R2 1 x RF 1x RF Bridge 1 x RF-Wandschalter, 1 x Wassersensor

Die 3 Sonoff 4 CH können zusätzlich auch über Funk mit 433 MHz angesteuert werden. Alle Module brauchen nur einen 12 V oder 5 V Anschluß, dennoch schalte ich bei Bedarf mit den TH10/16 230V-Geräte ein und aus.

Stromverbrauch bei 5 V Steuerspannung:

1x 4CH, 2x TH10 = 0,08 A, bei Neustart der Module kurzzeitig 0,3 A

Sonoff Ewelink

Egal wo wir gerade sind, wir haben unser Wohnmobil im Blick.

Bei Statusänderung bekomme ich eine Info auf das Handy.

Lan Modus für Sonoff

Ist der Server gestört oder kein Internet vorhanden, erfolgt die Steuerung im Lan-Modus.

Smart-Home-System von Sonoff mit Ewelink App

1 AES, Heck, Truma Fenster, Truma an 5 V 4Ch

AES für Kühlschrank und warmes Wasser

Heck schaltet "Womo 3 Heck" ein und aus

Truma Frost (Fensterkontakt ist geöffnet)

Truma an (der Kontakt der Uhr ist geschlossen)

2 Truma, WW, WR 4Ch 5 V

PC Lüfter warme Luft in den Zwischenboden

150 W Wechselrichter 230 V

1000 W Wechselrichter 230 V

Truma 150 W "Warmwasser-Kreislauf" ein, wenn AES an und Spannung der Akkus 13,3 bis 13,7 V

3 Heck Ch4 12 V

Zwischenbodenlüfter zum Heck

Popo 1 und 2 Warmluft unter der Matratze

Heizkabel zur Enteisung im Heck





3 Truma 300 W Truma 2. Heizstufe Heizstab warmes Wasser





4 E-Heizung 2000 W TH16 5 V

mit IFTT wird der E-Kamin und Heizlüfter gesteuert. Im Gasbetrieb die Truma.







4 E-Kamin Stufenbeheizung Sonoff POW 230 V

E-Kamin und Beheizung Eingangsstufe



4 E-Kamin 1. Stufe Sonoff RF 230 V

RF-Wandschalter Kamin und Temperatursteuerung mit IFTT von 4 E-Heizung 2000 W





5 20 A Lader 2 Sonoff Basic 230 V

Zusatzladegerät für Li-Akkus





5 20 A Lader 1 Sonoff Basic 230 V

Zusatzladegerät für Li-Akkus







5 Gastemperatur Sonoff TH10 5 V

Temperatur im Gaskasten







Funk 433 MHz Sonoff RF Bridge 5 V

Wassersensor mit Alarm

433 MHz Schler für den E-Kamin





Womo Moppel Sonoff POW R2 230 V

Verbrauchsanzeige Moppel oder Landstrom



Als Router verwende ich den Huawei E5573Cs 322 für 15 Endgeräte. z.Z. sind bis zu 12 Geräte angemeldet.

Die kostenlose Sim-Karte lädt sich monatlich mit 1 GB automatisch auf. Das Volumen reich völlig aus, um alle Module zu betreiben. Ist es aufgebraucht, reicht die Geschwindigkeit von 64kBit/s aus.

Huawei E5573Cs 322

Sonoff-TH-10/16 mit 5 V anschluss

Den TH 10 hab ich so umgebaut, dass er mit 5 V betrieben werden kann (rote Markierung).

Sonoff TH10 mit Sensor

Der TH 10 für den Gaskasten hat einen ex-geschützten Temperatursensor bekommen.

Sonoff 4CH 12 V

Stecker für TH10/16

Links: Sonoff 4CH mit 5 V oder 12 V Betrieb, per Jumper auswählbar. Oben Anschlüsse für den Temperatursensor vom TH 10 oder 16.

Funkfernbedienung für Sonoff 4CH

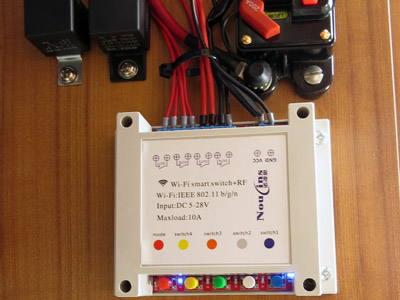

Sonoff 4CH 12 V Wifi Funk Modul

Sonoff 4Ch 5 V, Stromversorgung über einen step down Wandler 5 V und 4 A.

Sonoff 4Ch 12 V, direkte Stromversorgung im Heck vom Wohnmobil.

Die Truma-Fernsteuerung: Sonoff 4Ch Truma sind der Fensterkontakt und der Truma Uhrkontakt geschlossen (ON), die Truma läuft.

Truma 6000 Fensterkontakt und Uhrkontakt

Truma Fensterkontakt (schwarzes Kabel) und Truma Uhrkontakt 4er Stecker. Über die Schaltkontakt ist die Truma ohne Bedienteil steuerbar. Es muß lediglich die Solltemperatur eingestellt sein. Der Wahlschalter selbst steht auf aus.

Truma Automatik Heizungssteuerung

Fensterkontakt off, die Raumtemperatur ist erreicht und der Trumalüfter läuft weiter in kleiner Stufe.

Truma und E-Kamin Temperaturschalter

Der Sonoff TH16 läuft mit 5 V kann aber 230 V schalten, die Truma .und den E-K-Kamin ein- und ausschalten.

Zweistufige heizung für warmes Wasser 150/300 W

Per App kann ich die Wassertemperatur steuern und über IFTTT wetterabhängig bei genügend Sonne einschalten lassen.



Ist der UV-Index >4, dann schaltet sich die 2. Stufe der Heizung ein.

UV-Index mal 100 ergibt die ungefähre Sonneneinstrahlung in W/m², UV4 macht ca. 400 W/m² und davon sind ca. 20% nutzbar, die in die Akkus fließen.



Ist Landstrom verfügbar, kann über den Zirkulationskreislauf der Truma warmes Wasser gemacht werden. Geheizt wird mit Warmlüftern.

Sonoff Pow R2

Ladestrom, Spannung und Leistung vom Landstrom oder Stromgenerator werden mit den Sonoff Pow R2 geschalten und gemessen.

Ladestrom von 2 Ladegeräten 10 und 20 A

Die Anzeige erfolgt auch über das App. Hier ist die max. Leistungsaufnahme von einem 10 A und 20 A Ladegerät zu sehen.

Sonoff TH 10 Gaskasten

Temperaturüberwachung des Gaskastens, damit das LPG-Gas (Butan) nicht "einfriert".

Spannungsanzeige über W-Lan im Intenet

Den Batteriestatus über das Internet abrufen. Ein billiger Solarregler von eSmart3 (30 €) reicht aus.

UV 3 Index mit aktuellen Standort

Die Ansteuerung mit IFTTT-Befehlen ermöglicht bei einen bestimmten UV-Wert Module einzuschalten.

UV 4 Index mit aktuellen Standort

Der UV 3 schaltet die 1. Stufe und UV 4 die 2. Stufe den Wärmetauscher des Zirkulationskreislaufes ein.

Truma 300 W Heizstab an aus

Truma Heizstab 150 W und Warmwasserpumpe an aus

Sonoff th16 steuert die Heizung

Hat der Stellplatz Strom, so kann der Heizlüfter automatisch oder manuell geschalten werden.

Sonoff th16 auf Automatik für den Heizlüfter

Sollte das Gas mal leer werden und keiner ist im Womo, springt der Heizlüfter automatisch an.

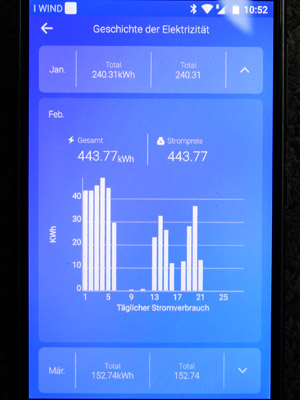

Stromverbrauch im Winter

Nutzt man im Wonmobil nur Strom und kein Gas, geht der Tagesverbrauch im Winter auf bis ca. 50 kWh pro Tag hoch.

Ladegerätsteuerung für LiFePO4 Akkus

Zur Ansteuerung der beiden 20 A-Ladegeräte für die LiFe(Y)PO4-Akkus verwende ich 2 Sonoff Basic. Ab und zu kann ich damit im Sommer die Zellen der Akkus zum Balancieren bringen.

Das Standardladegerät CB 216 von Eura schaft nur ca. 14,2 V, notwendig sind aber >14,4 V.

Wasser Alarm im Zwischenboden

Feuchtigkeitsalarm im Zwischenboden an der Trumaheizung.

Sonoff RF Wandschalter

RF Doppelschalter schaltet direkt die RF-Module.

Wassersensor Alarm

Feuchtigkeitsalarm per Funk zur Sonoff RF Bridge.

xiaofang camera

Die Xiaomi Xiaofang Smart Kamera überwacht Tag und Nacht unser Womo "bei Abwesendheit".

Sonoff mico USB

Der Sonoff-Micro schaltet die Xiaomi Xiaofang Smart Kamera aus der Ferne ein und aus.

xiaofang camera life

Bewegt sich was im Womo, startet die Aufnahme und es wird eine e-Mail versendet.
